RB-P型/NB-2型（回転式飛行場灯台）
回転式飛行場灯台は、NB-2型につきましては国土交通省航空局制定の「回転式飛行場灯台仕様書」、RB-P型につ きましては、防衛施設庁制定の「RB-P型飛行場灯台仕様書」に基づいて製作されたもので、白色、緑色の交互閃光に より、飛行場の位置を示す回転方式の灯台です。
この灯台は上部灯体と回転装置から構成され、灯体部を小型軽量化したことにより、地震や台風などの外力に対する耐久性が向上しました。
RB-P型/NB-2型の特徴
小型軽量 → 質量約1/5(A-4型比)
仕様変更及び各部の見直しにより大幅な小型軽量化をはかりました。設置は従来の取付ピッチと互換性を持たせると共に、高さ調整用に別売の取付スペーサーを用意しております。
省電力 → 電力約1/5(A-4型比)
仕様変更にともない、電球及びモータの消費電力を抑えました。
保守点検が容易
点検扉の位置変更、電球交換器の小型化などによりメンテナンス時間を短縮できます。
RB-P型/NB-2型の仕様
| 入力電庄 | AC100V 50/60 Hz | |||
|---|---|---|---|---|
| 電球 | AC100V 500 W (ハロゲン電球) | |||
| モータ | AC100V 60 W | |||
| 絶縁耐性 | 600V以上 | |||
| 光学性能 | 光色 白色、綠色(2面式互閃光) |
閃光回数 28 +2 回/分 |
実光光度 白色 20000 cd 綠色 3000 cd |
|
| 使用条件 | 温度 -30 ~ +45°C | 風速 60 m/秒 | ||
| 灯体回転半径 | 約350 mm | |||
| 質量 | 約104kg |

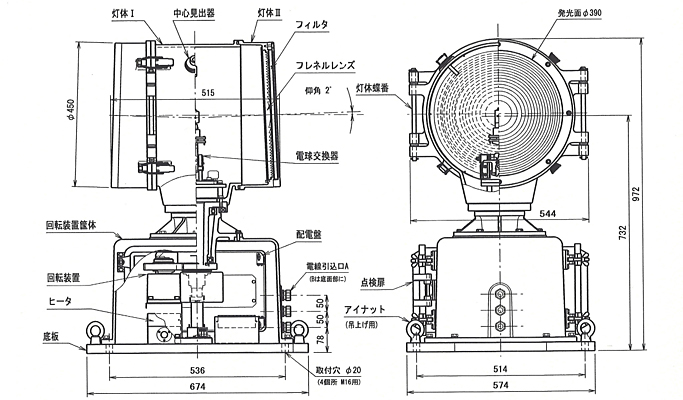

灯台外形寸法及び各部の名称
