LED浮標用灯器（Ⅱ型 / Ⅲ型）

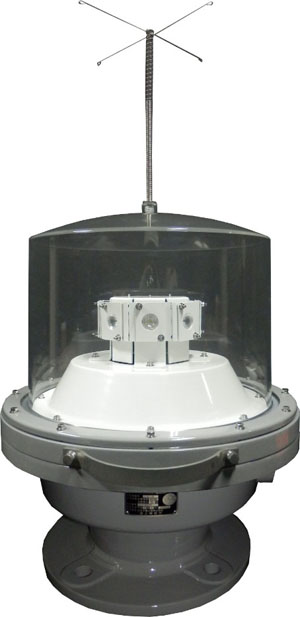

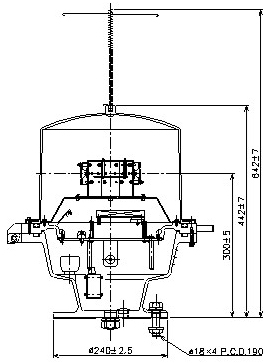

ＬＥＤ浮標灯器(Ⅱ型)
ＬＥＤ浮標用灯器（Ⅱ型）は、高輝度、長寿命のＬＥＤと円筒形反射鏡の組合せにより、灯器を小型化し、かつ垂直発散角を飛躍的に拡大した灯器です。
灯火は、マイコンで制御された視認性の良い点滅光を発します。
ＬＥＤ浮標灯器(Ⅱ型)の特徴
マイコンにより２５６種の灯質を任意設定
ＬＥＤを定電流制御し、長寿命で高信頼性を確保
PWMにより光度を個別に設定可能
灯色は、赤、緑、白の3種類
光度、電力及び光学ユニット段数
| 赤 | 発光光度 80cd以上 |
定格電圧 DC12V |
電 力 7Ｗ以下 |
光学ユニット段数 １段 |
|---|---|---|---|---|
| 緑 | 発光光度 80cd以上 |
定格電圧 DC12V |
電 力 7Ｗ以下 |
光学ユニット段数 １段 |
| 白 | 発光光度 80cd以上 |
定格電圧 DC12V |
電 力 7Ｗ以下 |
光学ユニット段数 １段 |
塗装
| 塗装 | マンセル値 |
|---|---|
| 赤 | 7.5R 4/14 |
| 緑 | 5G 4/8 | 灰 | N5.5 |
一般仕様
| 垂直発散角度 | 30度以上 |
|---|---|
| 防水保護等級 | ＩＰＸ７（旧表記：防浸型） |
| フード材質 | メタクリル樹脂 厚さ4㎜ |
| 筐体材質 | 耐食アルミニウムほか 厚さ6㎜ |
| 制御装置 | マイコン点滅制御 フォトダイオードによる 日光弁機能 |
| 灯質 | 256種類 |
| 質量 | 約15kg以下 |
注１）この基本仕様は、海上保安庁の仕様に基づくものです。
発光色
| 赤 | x | 0.710 | 0.690 | 0.660 | 0.680 |
|---|---|---|---|---|---|
| y | 0.290 | 0.290 | 0.320 | 0.320 |
| 緑 | x | 0.009 | 0.284 | 0.207 | 0.013 |
|---|---|---|---|---|---|
| y | 0.720 | 0.520 | 0.397 | 0.494 |
| 白 | x | 0.440 | 0.285 | 0.285 | 0.453 | 0.453 |
|---|---|---|---|---|---|---|
| y | 0.382 | 0.264 | 0.332 | 0.440 | 0.382 |
| 黄 | x | 0.5865 | 0.581 | 0.555 | 0.560 |
|---|---|---|---|---|---|
| y | 0.413 | 0.411 | 0.435 | 0.440 |
下記装置がオプションとして用意されております。
※ 電流検出ユニット（灯器ハウジング内に取付可能）
※ 灯火監視ユニット（灯器ハウジング内に取付可能）
※ GPS型同期点滅制御装置（光学系ユニット内に取付可能0）

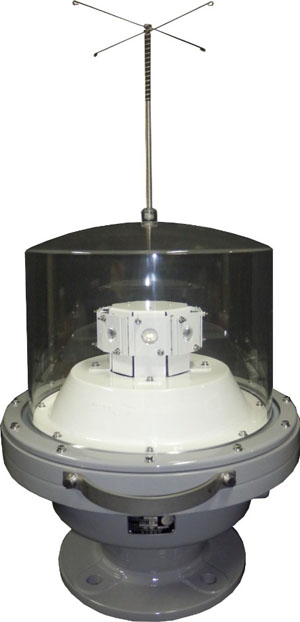

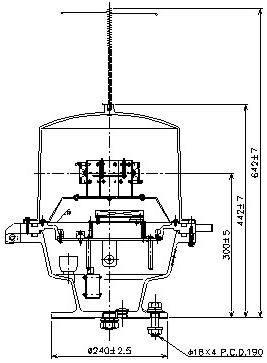

ＬＥＤ浮標灯器(Ⅲ型)
ＬＥＤ浮標用灯器（Ⅲ型）は、高輝度、長寿命のＬＥＤと円筒形反射鏡の組合せにより、灯器を小型化し、かつ垂直発散角を飛躍的に拡大した灯器です。
灯火は、マイコンで制御された視認性の良い点滅光を発します。
ＬＥＤ浮標灯器(Ⅲ型)の特徴
マイコンにより２５６種の灯質を任意設定
ＬＥＤを定電流制御し、長寿命で高信頼性を確保
PWMにより光度を個別に設定可能
灯色は、赤、緑、白の3種類
光度、電力及び光学ユニット段数
| 赤 | 発光光度 80cd以上 |
定格電圧 DC12V |
電 力 14Ｗ以下 |
光学ユニット段数 １段 |
|---|---|---|---|---|
| 緑 | 発光光度 80cd以上 |
定格電圧 DC12V |
電 力 16Ｗ以下 |
光学ユニット段数 １段 |
| 白 | 発光光度 80cd以上 |
定格電圧 DC12V |
電 力 12Ｗ以下 |
光学ユニット段数 １段 |
塗装
| 塗装 | マンセル値 |
|---|---|
| 赤 | 7.5R 4/14 |
| 緑 | 5G 4/8 | 灰 | N5.5 |
一般仕様
| 垂直発散角度 | 30度以上 |
|---|---|
| 防水保護等級 | ＩＰＸ７（旧表記：防浸型） |
| フード材質 | メタクリル樹脂 厚さ4㎜ |
| 筐体材質 | 耐食アルミニウムほか 厚さ6㎜ |
| 制御装置 | マイコン点滅制御 フォトダイオードによる 日光弁機能 |
| 灯質 | 256種類 |
| 質量 | 約15kg以下 |
注１）この基本仕様は、海上保安庁の仕様に基づくものです。
発光色
| 赤 | x | 0.710 | 0.690 | 0.660 | 0.680 |
|---|---|---|---|---|---|
| y | 0.290 | 0.290 | 0.320 | 0.320 |
| 緑 | x | 0.009 | 0.284 | 0.207 | 0.013 |
|---|---|---|---|---|---|
| y | 0.720 | 0.520 | 0.397 | 0.494 |
| 白 | x | 0.440 | 0.285 | 0.285 | 0.453 | 0.453 |
|---|---|---|---|---|---|---|
| y | 0.382 | 0.264 | 0.332 | 0.440 | 0.382 |
| 黄 | x | 0.5865 | 0.581 | 0.555 | 0.560 |
|---|---|---|---|---|---|
| y | 0.413 | 0.411 | 0.435 | 0.440 |
下記装置がオプションとして用意されております。
※ 電流検出ユニット（灯器ハウジング内に取付可能）
※ 灯火監視ユニット（灯器ハウジング内に取付可能）
※ GPS型同期点滅制御装置（光学系ユニット内に取付可能0）
